Transmissor RF Terminado

Outubro 30, 2008 at 11:43 pm | In Arduino, RF | 4 Comments

Terminei hoje o transmissor de RF. Demorou, mas foi! Mais tarde posto os esquemas. Por agora, ficam algumas fotos…

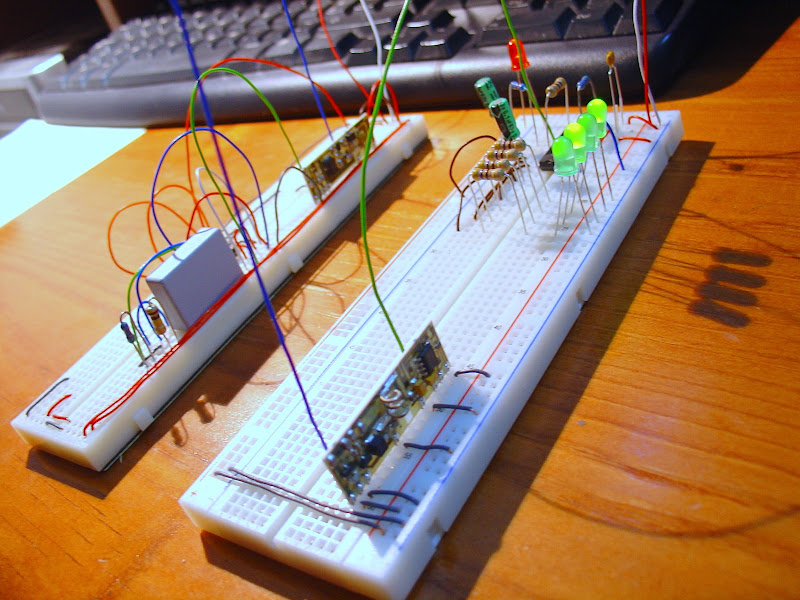

A imagem em cima mostra (à esquerda) o transmissor e (à direita) o receptor.

Testei o encoder e o decoder de forma directa
Introduzi os módulos RF
Introduzi o Arduino

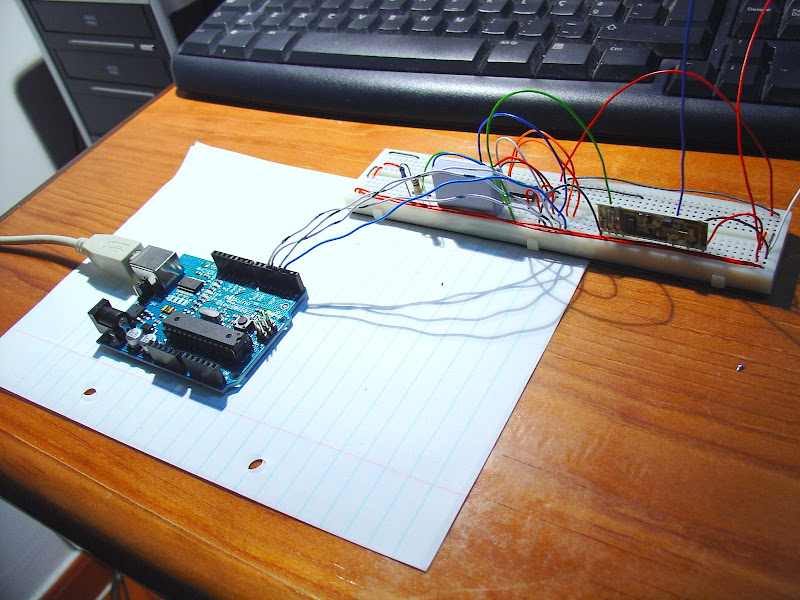

Na seguinte imagem, podem já ver o emissor RF a receber dados do Arduino.
Consegui fazer uma sequência simples de “Blink” de 4 LEDs.

O próximo passo é controlar os LEDs com um Joystick, por Serial (frente, trás, direita, esquerda).

4 Comentários »

Feed RSS para comentários a este post. TrackBack URI

Olá amigo. Certa vez fiz um projeto parecido, mas minha intenção era bater relés “remotamente” (aí q entra o uso do RF). Usei uma lib mto boa chamada VirtualWire q já faz a mão de enviar no padrão Manchester. Vc está usando módulos comuns de 433MHZ?! nao consegui abrir as imagens, o Picasa é bloqueado aqui… Abraço, e mto legal o blog..

Comentário por Rafael Quines — Janeiro 19, 2009 #
Boas mais uma vez Rafael.

A minha intenção é usar o VirtualWire futuramente. Já li sobre a lib e parece-me bastante intuitiva e fácil de usar. No entanto, preciso de outro Arduino (que já está encomendado).

Entretanto, o que fiz foi com encoder/decoder da Motorola. Envia até 8 sinais directamente para os módulos RF de 433MHz e o decoder descodifica do outro lado.

No encoder, liguei o Arduino, que vai controlar as entradas.
No decoder, liguei 4 LEDs, correspondentes aos 4 canais do IC.

É muito simples trabalhar com os módulos da Motorola – MC145026 e MC145027.

Aconselho-o a experimentar.

Cumps,
Ricardo

Comentário por Ricardo Dias — Janeiro 29, 2009 #
caro amigo gostei muito de seu trabalho poderiamos fazer algo juntos pois gosto muito de inventar coisas mas não tenho parceiros para juntos trocarmos idéias,
estou trabalhando em uma contador de voltas conta e deconta com isto espero jogar as informações deste condos em bcd para os endereços de uma memória RAM onde farei um pequeno programa para desligar ou ligar coisas no seu respectivo momento , mas estou com problema com ruido , e que tipo de sensor usar para mandar os pulsos para a placa de contagem.´poderia me ajudar.

outra coisa que teipo de trasmissor poderia usar para mandar estas informações para mais de 150 metros

sem mais
luiz cancela

Comentário por luiz cancela — Fevereiro 1, 2009 #
Boas luiz cancela.
Antes de mais, obrigado pelo comentário.

Para contar voltas, pode utilizar um sensor LED + Phototransistor que mede a reflexão da luz. Com um fundo preto e branco, ao passar de um para o outro, o sensor detecta uma diferença de reflexão, pois o preto reflecte muito pouco e o branco reflecte praticamente tudo.
Existe um circuito que pode comprar já montado por 3.49$ na Pololu:
http://www.pololu.com/catalog/product/958 – saída analógica
http://www.pololu.com/catalog/product/959 – saída digital

Quanto à questão da distância, recomendo que pondere a utilização dos módulos XBee. Existem módulos diferentes, de diferentes potências. As versões Pro podem mesmo ultrapassar 1 Km com uma boa antena.

Cumprimentos,
Ricardo Dias

Comentário por Ricardo Dias — Fevereiro 1, 2009 #
