Mudança de Visual
Julho 15, 2009 at 7:05 pm | In Outros | Leave a CommentPara comemorar o facto do blogue ter atingido as 10 mil visitas, resolvi “arrumar a casa” e mudar-lhe o visual. Espero que gostem.
Já agora aproveito para dizer que vêm aí as férias, e com elas vai chegar o RDTV (Ricardo Dias TV) – a televisão com conteúdos sobre tecnologia abordados no fórum, tutoriais, artigos, e outros.
Projecto ProtoVCI
Maio 27, 2009 at 10:57 pm | In Outros | Leave a CommentPodem acompanhar todo o projecto ProtoVCI – o protótipo de um veículo de combate a incêndios – em http://protovci.wordpress.com/
Estamos a disponibilizar todos os recursos, como códigos-fonte e esquemas.
Sensor Óptico de Reflexão – TCRT5000
Abril 12, 2009 at 12:00 pm | In Arduino, Outros | 2 Comments
Isto é um 2 em 1. Um LED emissor de infravermelhos (comprimento de onda de 950 nm) e um fototransístor num só componente. Detecta a reflexão de objectos a distâncias de 0.2 mm a 15 mm, tem um filtro para bloquear a luz natural e tem dimensões muito reduzidas: L 10.2 mm x W 5.8 mm x H 7.0 mm.
Ontem estive a brincar com uns bichos destes e quero dizer-vos que é espectacular para aplicar num projecto de um robô seguidor de linhas. Podem também optar por comprar um módulo já terminado, mas construír o nosso próprio robô desde a pesquisa até ao aperto do último parafuso é algo único e diferente.
No site da Vishay podem pedir samples gratuitos para fazerem os vossos testes. Peçam uns quantos e ligem-nos a um microcontrolador como o Arduino. Adicionem dois motores, façam a vossa programação e já está!
Esquema de ligação
O teste que fiz ontem foi pegar num dos códigos que existe nos exemplos e alterá-lo.
Pseudo-código
input = sinal do fototransistor led = led pin 13 Se input = HIGH → led = HIGH Se input = LOW → led = LOW
Traduzindo, se o sensor detectar branco, vai acender o LED, se detectar escuro, apaga-o.
Arduino Code
int ledPin = 13; // LED
int inPin = 2; // input pin (este liga na saída do fototransistor)
int val = 0; // variavel utilizada para ler o input
void setup() {
pinMode(ledPin, OUTPUT); // o LED e um output
pinMode(inPin, INPUT); // o fototransistor e um input
}
void loop(){
val = digitalRead(inPin); // lemos o valor do input value
if (val == HIGH) { // se o input for alto
digitalWrite(ledPin, HIGH); // LED ON
} else {
digitalWrite(ledPin, LOW); // LED OFF
}
}
Links Relacionados
4 TCRT5000L infrared reflector to Arduino (Fórum Arduino)
Datasheet do TCRT5000(L)
Implementação destes sensores num robô seguidor de linhas
Demo do projecto OpenDMX
Março 1, 2009 at 12:42 pm | In DMX, Outros | Leave a CommentAqui está um vídeo de uma Gala de Solidariedade no Entroncamento, na qual a empresa de som e luz Jotasom, à qual pertenço, deu o seu contributo.
Este foi o primeiro teste da minha “caixinha” ao vivo.
O vídeo não foi feito por mim, mas dá para ter uma ideia do que é possível fazer com o Freestyler. Espero que gostem!
Encomenda da Sparkfun
Janeiro 31, 2009 at 3:50 pm | In Outros | Leave a CommentPrimeiro quero pedir desculpa por não terblogado nada nos últimos tempos. Desde que recomeçaram as aulas, tem-me sido difícil arranjar o tempo necessário para actualizar este espaço. Mas a razão deste post é dizer que vem a caminho a minha encomenda da SparkFun que deve chegar dentro desta próxima semana. Inclui:
1x ATmega168 with Arduino Bootloader
Com este IC pretendo ter 1 Arduino adicional, através de um esquema, funcionará como um Arduino Standalone. Como já vem com o bootloader, é só programá-lo com um Arduino, tirá-lo e colocá-lo noutro circuito.
1x Arduino USB Board
Este é o Arduino Duemilanove: a nova versão. Vou pô-la a comunicar por RF com o Arduino Diecimila que tenho aqui. Será a partir daqui que continuarei o projecto Round’Aclock
1x Arduino Serial USB Board
Este é um teste que quero fazer. Quero ver se consigo fazer um pequeno circuito que permite controlar dispositivos DMX. Mais concretamente controlar robôs e outras luzes em espectáculos musicais. O produto que existe no mercado custa cerca de 50€. Este custa 16€, logo fica “ligeiramente” mais barato.
Vamos lá ver como correm as experiências.

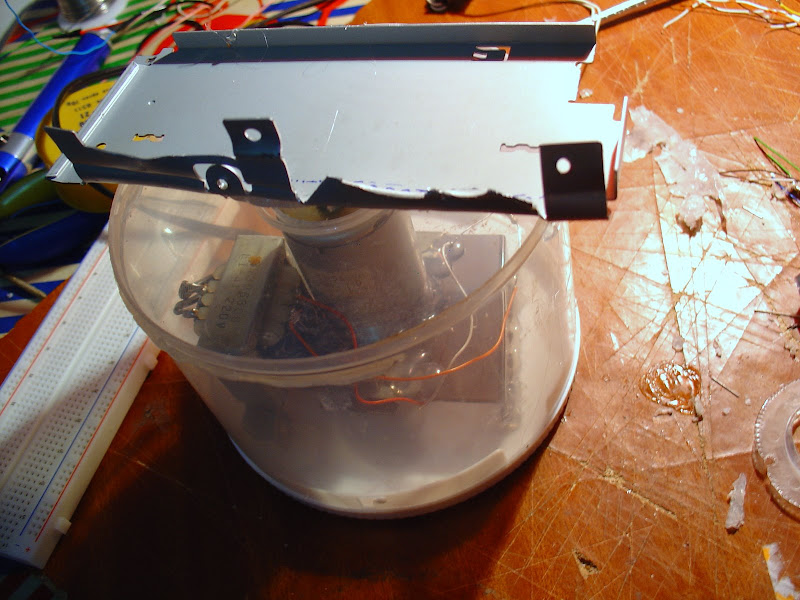

Novo Projecto Pessoal: Round-dA’clock
Dezembro 4, 2008 at 9:17 pm | In Outros | Leave a CommentBoas a todos. Em comemoração dos 1000 visitantes, vou iniciar aqui um projecto um tanto ou quanto ambicioso. Não sei até que ponto o consigo realizar.
O que prentendo fazer é um projecto Persistence of Vision (Wikipedia), significa em português, Persistência de Visão. Um exemplo de persistência de visão é movimentar rapidamente uma luz intensa num meio escuro. O que o olho humano vê é mais ou menos isto:
Vou criar uma página do blog dedicada a este projecto, para poderem acompanhar os novos desenvolvimentos.
Blog atingiu as 1000 visitas
Novembro 29, 2008 at 8:40 pm | In Outros | Leave a CommentPois é… Parece que este pequeno blog atingiu um número de 1000 visitas. Deixo-vos um top10 estatístico. Desde já, obrigado pelas visitas e pelo feedback positivo.
Top 10 Pesquisas
placa perfurada
iniciaçao ao arduino
getting started with arduino ebook
arduino ebook
getting started with arduino .pdf
getting started with arduino e-book
ebook getting started with arduino
transmissor rf
arduino nunchuck
tutoriais arduino
Top 10 Entradas
Joystick + Arduino + RF
Dicas – Soldadura de estanho
Projecto – Área Projecto 12º Ano
[E-Book] “Getting Started with Arduino”
Estado do Projecto – Área de Projecto 1
Arduino já chegou
WebDesign
TV
Transmissor RF Terminado
Links para tutoriais do Arduino
Dicas – Soldadura de estanho
Outubro 29, 2008 at 5:28 pm | In Outros | 4 CommentsVou explicar uma maneira fácil e altamente eficaz de soldar componentes com estanho. Vou também dar algumas dicas para ultrapassar o problema da solda agarrada ao ferro, ou “solda queimada”.
Este tutorial destina-se apenas a quem nunca fez soldaduras. Se te sentes à vontade, por favor não critiques, lembra-te que estamos sempre a aprender uns com os outros.
-
